中央空调系统废热回收解决方案

产品详情

描述:现代的宾馆酒店大都采用中央空调系统和全天热水供应系统,一般情况下,都采用中央空调冷水机组提供冷源,燃(油)气的蒸汽锅炉或热水锅炉提供热源。中央空调冷水机组运行时,它向室内输送的冷气,同时也通过冷却塔向室外排放大量的热气。如果把中央空调冷水机组运行时排放到大气中的废热进行回收,制出50℃左右的热水,供酒店生活热水使用,这样节省了锅炉生产热水的燃(油)气费用,同时降低了制冷机组耗电量,还可以减少锅炉运行时向大气排放尾气造成的环境污染,是一举多得的好事。

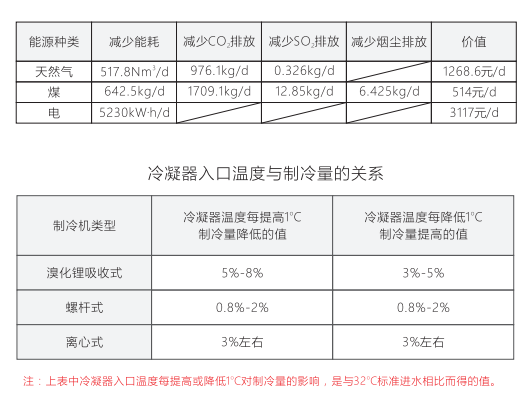

节能率:

制冷机组制冷的同时可产40℃热水36.34/kw(105.38L/RT)

某酒店按总制冷面积4.8万㎡,供应热水150t/d。

总冷凝热负荷:Q总=60660kw

总热水负荷:Q总=5230kw

冷凝热余热回收可以完全供应生活热水需求




▌ 应用范围

酒店、医院、写字楼等集中供热,制冷系统。

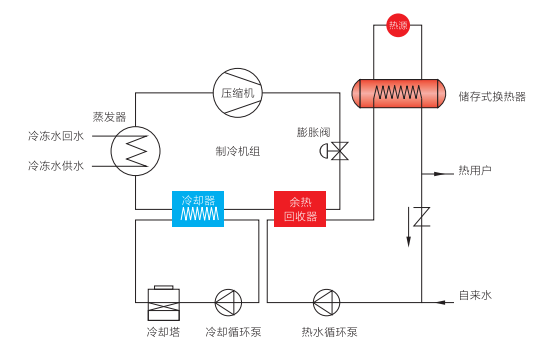

▌ 使用说明

制冷系统包括三个循环:

制冷剂循环:液态的蒸发剂在蒸发器中体积膨胀吸热,将冷水机组中12℃的冷冻水温度降低到7℃,然后蒸发剂变成了气体,气态的蒸发剂在压缩机中进行压缩,变成高压热气体,高压热气体经过32℃冷却水降低温度变成了液态蒸发剂,从新进入蒸发器中循环蒸发。

冷冻水循环:7℃冷冻水经过管道送至所需要的场所、至风机盘管或柜机,将工作场所的温度降低,冷冻水将热量带走,冷冻水升至12℃,然后从新进入蒸发器进行冷冻。

冷却水循环:32℃的冷却水对高温制冷剂进行冷却,气态的制冷剂降低温度后就成了液态制冷剂,然后进入蒸发器中,而冷却水的温度升至37℃,通过管路将其送至冷却塔,将其温度降到32℃,从新回到冷水机组中来冷却高温气体制冷剂。

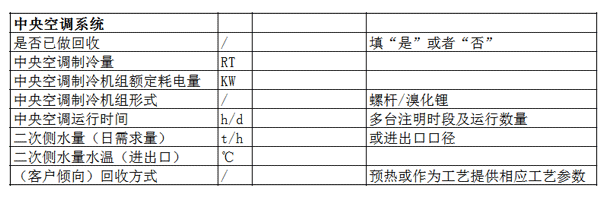

订货须知
