喷射式冷凝水闭式回收装置

产品详情

性能优点

1.均压混合技术

凝结水均压混合技术利用流体力学射流理论,利用高压凝结水或回收机组循环泵的压头来引射中压、低压凝结水,平衡各支路凝结水压力,使各种压力的凝结水均能回到闭式凝结水回收器内。

2.增压技术

在凝结水背压较低的系统中,为了提高凝结水的背压,进而提高生产用热设备的效率,又能保证凝结水的顺利回流,公司设计了专用凝结水增压装置,该装置以虹吸为理论依据,可将背压较低的凝结水引至回收闪蒸罐。

3.自动调压技术

自动调压装置是利用多级水封和“U”型管的密封原理,结合压力调节阀设计的一种能够自动调节闪蒸罐内压力的装置,压力阀阀压是根据余压单独设计,在保证正常回水的情况下,阀压适当提高,有利于二次汽在容器的二次凝结,避免二次闪蒸汽过大造成闪蒸罐内压力激增,影响整个系统的运行稳定。

4.自动加压技术

通过回收闪蒸罐内液位的自动调节,使回收闪蒸罐内在正压水头过低的情况下,部分凝结水发生闪蒸,形成二次蒸汽,向水面施压,保证水泵防汽蚀所需的正压水头。

5.凝结水导流技术

根据阿基米德螺线方程理论在回收闪蒸罐内设置多层导流装置,具有快速导流功能,既保证泵前流体的平稳快速流动,又防止形成“旋风”漏斗产生汽蚀条件。

6.乏汽抽吸技术

乏汽是饱和状态的凝结水在减压时产生的闪蒸汽和疏水器漏汽的混合体,为更好的利用乏汽,我公司设计了专门的乏汽抽射装置,在密闭式凝结水回收器中,乏汽抽射装置安装在高温凝结水回收泵的后部,他使用已经提升压力的凝结水作为工作流体,来抽吸回收闪蒸罐内压力较低的乏汽,乏汽经过抽吸,被裹吸混合到高温高压的凝结水中,一起输送到目的地。在这个过程中,一部分乏汽发生相变以凝结水的形式融入,另一部分在输送目的地(如除氧器等)以后会析出,得到很好的回收利用,通过加装乏汽抽射装置,可以将相当一部分乏汽的热量回收利用,同时也在一定程度上降低回收闪蒸罐的压力,方便了凝结水的回流,提高了回收系统的可靠性,扩大了回收技术的应用范围。

7.汽水分离技术

冷凝水进入闪蒸罐内,根据流体两相流和涡流分离理论,在闪蒸罐内降压产生闪蒸汽,该蒸汽视压力情况可引入低压蒸汽管道或通过喷射器加压后进入中压管道,也可以经过汽水分离器充分分离,乏汽经乏汽抽射器抽走,冷凝水则储存在闪蒸罐内待水泵抽走。

8.热泵喷射技术

所谓“喷射热泵”是用正常蒸汽(压力较高)作为工作流体,引射凝结水的压力较低的乏汽,在喷射器内形成压力适中的低压蒸汽,重新用于生产,利用这部分乏汽,有效降低了回收系统的背压,更利于凝结水的回收。

9.闪蒸汽的阶梯利用

系统中同时使用高压、中压和低压蒸汽时,可以将高压蒸汽设备使用后的汽水混合物送入闪蒸闪蒸罐,进行汽水分离,冷凝水经疏水阀进入冷凝水回收器回收,分离的低压蒸汽则进入需要低压蒸汽工艺中使用,这样就就形成一个量级或多级的阶梯利用系统。

10.自动控制技术

电动型冷凝水回收器的专用控制系统,可根据客户的需求实现双泵较低自动运行或者单泵变频运行,可检测回收闪蒸罐压力、液位、凝结水温度等运行参数,故障报警、故障检测及自我保护等。

以上关键技术,需根据行业特点及实际工况选配。如多台用热设备使用一台冷凝水回收器时,需要使用多路均压混合技术,否则不需要。

应用范围:

JF-FVT系列凝结水回收器是一种通过闭式闪蒸罐体内的调压装置、气蚀消除装置,解决水泵气蚀,从而实现了高温凝结水和高能二次蒸汽的完全闭式回收的机电一体化设备,由余压利用装置、导流和加压装置、除污装置、压力平衡装置、汽蚀消除装置、吸汽定压装置、集水容器、液位变送传感器、耐高温电机泵、自控系统等组成。另外设备内设除污装置,可去除凝结水中的油污及硬质杂质,使凝结水更纯净。

广泛应用于:

1、石油、化工、电力、冶金、造纸、纺织、橡胶、轻工、食品、机械、制药、烟草、煤炭焦化等有蒸汽供热系统的工业企业。

2、宾馆、医院、写字楼等使用蒸汽锅炉作为热源的民用领域改造或新建项目。

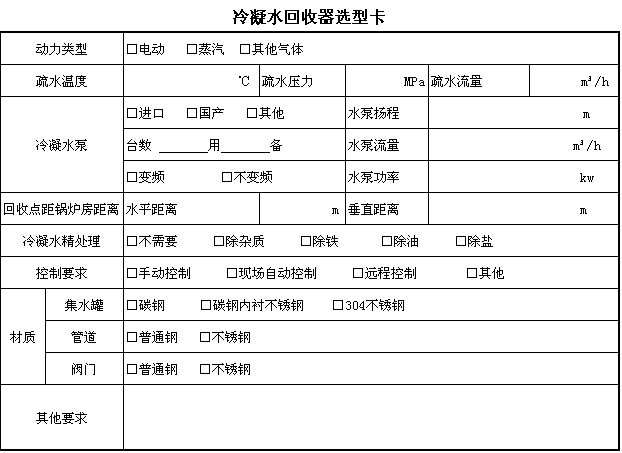

 订货须知:


应用案例:

轮胎厂用冷凝水回收器、印染厂用冷凝水回收器、造纸厂用冷凝水回收器、纺织厂用冷凝水回收器、制药厂用冷凝水回收器、工厂用冷凝水回收器(电动)、工厂用冷凝水回收器(气动)
